文章 - 基于 LQR 的 Cart-Pole 小角度最优控制
基于 LQR 的 Cart-Pole 小角度最优控制
记录第一次 MuJoCo 仿真实战
控制工程
发布于：2026-07-08

背景

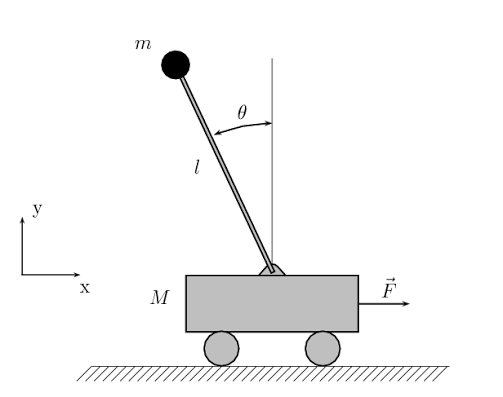

Cart-Pole 是一个典型的物理模型。如图，小车在水平面上沿直线移动，小车上有一个铰链，连接一个末端有摆球的轻杆。我们需要控制力 F，改变小车的运动状态，让小车上的摆保持倒立状态。为此，我们需要根据系统状态，求解出最优的输入 F，让系统趋于稳定。这是一个典型的最优控制问题。 Cart-Pole

MJCF 建模

<mujoco>
    <default>
        <geom rgba=".5 .5 .5 1"/>
    </default>

    <asset>
        <texture type="skybox" builtin="gradient" rgb1="1 1 1" rgb2=".6 .8 1" width="256" height="256"/>
    </asset>

    <worldbody>
        <light pos="0 1 1" dir="0 -1 -1" diffuse="1 1 1"/>
        <geom type="capsule" size="0.02" fromto="-1.0 0 0  1.0 0 0" contype="0" conaffinity="0" rgba="0.9 0.9 0.9 1"/>
        <body pos="0 0 0">
            <joint name="cart-trail" type="slide" pos="0 0 0" axis="1 0 0"/>
            <geom type="box" pos="0 0 0" size=".08 .04 .04" mass="1"/>
            <body pos="0 0 0">
                <joint name="pole-joint" type="hinge" pos="0 0 0" axis="0 1 0"/>
                <geom type="capsule" size="0.02" fromto="0 0 0  0 0 0.5" mass="0"/>
                <body pos="0 0 0.5">
                    <geom type="sphere" pos="0 0 0" size=".05" mass="0.1"/>
                </body>
            </body>
        </body>
    </worldbody>

    <actuator>
        <motor name="cart-motor" joint="cart-trail" gear="1"/>
    </actuator>
</mujoco>

在我的模型中，m=0.1kgm = 0.1 \mathrm{kg}，M=1.0kgM = 1.0 \mathrm{kg}，l=0.5ml = 0.5 \mathrm{m}，g=9.81m/s2g = 9.81 \mathrm{m/s^2}。

力学分析

对 Cart-Pole 进行力学建模。容易知道，系统有两个自由度，分别是小车水平运动与杆的旋转。不妨设小车水平位移为 xx，杆与竖直向上方向的偏角为 θ\theta。接下来，我们将使用拉格朗日方程进行动力学建模，求出两个广义坐标满足的方程。

求取拉氏量

先求取拉氏量。拉氏量通过 L=T−VL = T - V 计算。其中 T 是系统的动能，V 是系统的势能。对于小车，容易知道：

T1=12Mx˙2T_1 = \frac{1}{2} M \dot{x}^2

而倒立摆受到小车运动的牵连运动，因此我们需要考虑在水平方向的额外速度。对小球速度进行正交分解：

vv=−lθ˙sin⁡θvh=lθ˙cos⁡θ+x˙\begin{aligned} v_v &= - l \dot{\theta} \sin\theta \\ v_h &= l \dot{\theta} \cos\theta + \dot{x} \end{aligned}

因此小球动能为：

T2=12m(vh2+vv2)=12m(l2θ˙2sin⁡2θ+l2θ˙2cos⁡2θ+x˙2+2lx˙θ˙cos⁡θ)=12m(l2θ˙2+x˙2+2lx˙θ˙cos⁡θ)\begin{aligned} T_2 &= \frac{1}{2} m (v_h^2 + v_v^2) \\ &= \frac{1}{2} m (l^2 \dot{\theta}^2 \sin^2\theta + l^2 \dot{\theta}^2 \cos^2\theta + \dot{x}^2 + 2 l \dot{x} \dot{\theta} \cos\theta) \\ &= \frac{1}{2} m (l^2 \dot{\theta}^2 + \dot{x}^2 + 2 l \dot{x} \dot{\theta} \cos\theta) \end{aligned}

总动能为：

T=12Mx˙2+12m(l2θ˙2+x˙2+2lx˙θ˙cos⁡θ)T = \frac{1}{2} M \dot{x}^2 + \frac{1}{2} m (l^2 \dot{\theta}^2 + \dot{x}^2 + 2 l \dot{x} \dot{\theta} \cos\theta)

势能的求取比较简单，即

V=mgh+φ0=mglcos⁡θV = mgh + \varphi_0 = mgl\cos\theta

其中当 ∣θ∣=π2|\theta| = \frac{\pi}{2} 时势能为 0。

故拉氏量为：

L=T−V=12Mx˙2+12m(l2θ˙2+x˙2+2lx˙θ˙cos⁡θ)−mglcos⁡θL = T - V = \frac{1}{2} M \dot{x}^2 + \frac{1}{2} m (l^2 \dot{\theta}^2 + \dot{x}^2 + 2 l \dot{x} \dot{\theta} \cos\theta) - mgl\cos\theta

导出广义坐标方程

先对 xx 建立拉格朗日方程：

ddt∂L∂x˙−∂L∂x=F\frac{d}{dt} \frac{\partial L}{\partial \dot{x}} - \frac{\partial L}{\partial x} = F

其中

ddt∂L∂x˙−∂L∂x=ddt(Mx˙+mx˙+mlθ˙cos⁡θ)=(M+m)x¨+mlθ¨cos⁡θ−mlθ˙2sin⁡θ=F\begin{aligned} &\frac{d}{dt} \frac{\partial L}{\partial \dot{x}} - \frac{\partial L}{\partial x} \\ = &\frac{d}{dt} (M \dot{x} + m \dot{x} + ml\dot{\theta} \cos\theta) \\ = &(M+m) \ddot{x} + ml \ddot{\theta} \cos\theta - ml \dot{\theta}^2 \sin\theta = F \end{aligned}

同样地，对 θ\theta 建立拉格朗日方程：

ddt∂L∂θ˙−∂L∂θ=ddt(ml2θ˙+mlx˙cos⁡θ)+mlx˙θ˙sin⁡θ−mglsin⁡θ=ml2θ¨+mlx¨cos⁡θ−mlx˙θ˙sin⁡θ+mlx˙θ˙sin⁡θ−mglsin⁡θ=ml2θ¨+mlx¨cos⁡θ−mglsin⁡θ=0\begin{aligned} &\frac{d}{dt} \frac{\partial L}{\partial \dot{\theta}} - \frac{\partial L}{\partial \theta} \\ = &\frac{d}{dt} (ml^2 \dot{\theta} + ml \dot{x} \cos\theta) + ml\dot{x}\dot{\theta} \sin{\theta} - mgl \sin{\theta} \\ = &ml^2 \ddot{\theta} + ml \ddot{x} \cos\theta - ml\dot{x}\dot{\theta}\sin\theta + ml\dot{x}\dot{\theta} \sin{\theta} - mgl \sin{\theta} \\ = &ml^2 \ddot{\theta} + ml \ddot{x} \cos\theta - mgl \sin{\theta} = 0 \end{aligned}

消去公因式 mlml，则有

lθ¨+x¨cos⁡θ−gsin⁡θ=0l \ddot{\theta} + \ddot{x} \cos\theta - g\sin{\theta} = 0

至此，我们就求解出了 xx 和 θ\theta 满足的方程组：

(M+m)x¨+mlθ¨cos⁡θ−mlθ˙2sin⁡θ=Flθ¨+x¨cos⁡θ−gsin⁡θ=0\begin{aligned} (M+m) \ddot{x} + ml \ddot{\theta} \cos\theta - ml \dot{\theta}^2 \sin\theta &= F \\ l \ddot{\theta} + \ddot{x} \cos\theta - g\sin{\theta} &= 0 \end{aligned}

当然，我们也可以求出 x¨\ddot{x} 与 θ¨\ddot{\theta} 的显式解。将方程表示成线性方程组形式：

[M+mmlcos⁡θcos⁡θl][x¨θ¨]=[F+mlθ˙2sin⁡θgsin⁡θ]\begin{bmatrix} M+m & ml\cos\theta \\ \cos\theta & l \end{bmatrix} \begin{bmatrix} \ddot{x} \\ \ddot{\theta} \end{bmatrix} = \begin{bmatrix} F + ml\dot{\theta}^2 \sin{\theta} \\ g \sin\theta \end{bmatrix}

由 Cramer 法则，

x¨=F+mlθ˙2sin⁡θ−mgsin⁡θcos⁡θM+msin⁡2θθ¨=(M+m)gsin⁡θ−Fcos⁡θ−mlθ˙2sin⁡θcos⁡θl(M+msin⁡2θ)\begin{aligned} \ddot{x} &= \frac{F + ml\dot{\theta}^2\sin\theta - mg\sin\theta\cos\theta}{M + m\sin^2\theta} \\ \ddot{\theta} &= \frac{(M+m)g\sin\theta - F\cos\theta - ml\dot{\theta}^2 \sin\theta\cos\theta}{l(M + m\sin^2\theta)} \end{aligned}

这就是系统的动力学方程。

线性化

可以看到，系统的动力学方程是很复杂的，不适合直接用来计算最优控制。因此，我们需要对系统进行线性化。这里我们假设 θ\theta 很小，使用一阶近似 sin⁡θ≈θ\sin\theta \approx \theta，cos⁡θ≈1\cos\theta \approx 1，且只保留 θ\theta 的一次项：

x¨=F+mlθ˙2sin⁡θ−mgsin⁡θcos⁡θM+msin⁡2θ≈F+mlθ˙2θ−mgθM+mθ2≈F−mgθMθ¨=(M+m)gsin⁡θ−Fcos⁡θ−mlθ˙2sin⁡θcos⁡θl(M+msin⁡2θ)≈(M+m)gθ−F−mlθ˙2θl(M+mθ2)≈(M+m)gθ−FMl\begin{aligned} \ddot{x} &= \frac{F + ml\dot{\theta}^2\sin\theta - mg\sin\theta\cos\theta}{M + m\sin^2\theta} \\ &\approx \frac{F + ml\dot{\theta}^2 \theta - mg\theta}{M + m\theta^2} \\ &\approx \frac{F - mg\theta}{M} \\ \ddot{\theta} &= \frac{(M+m)g\sin\theta - F\cos\theta - ml\dot{\theta}^2 \sin\theta\cos\theta}{l(M + m\sin^2\theta)} \\ &\approx \frac{(M+m)g\theta - F -ml\dot{\theta}^2 \theta}{l(M + m\theta^2)} \\ &\approx \frac{(M+m)g\theta - F}{Ml} \\ \end{aligned}

设状态空间变量 x=[xvθω]\boldsymbol{x} = \begin{bmatrix} x \\ v \\ \theta \\ \omega \end{bmatrix}，输入 u=Fu = F，则状态方程为

x˙=vv˙=−mgMθ+1MFθ˙=ωω˙=(M+m)gMlθ−1MlF\begin{aligned} \dot{x} &= v \\ \dot{v} &= -\frac{mg}{M} \theta + \frac{1}{M} F \\ \dot{\theta} &= \omega \\ \dot{\omega} &= \frac{(M+m)g}{Ml} \theta - \frac{1}{Ml} F \end{aligned}

写成矩阵形式：

x˙=[010000−mgM0000100(M+m)gMl0]x+[01M0−1Ml]u\dot{\boldsymbol{x}} = \begin{bmatrix} 0 & 1 & 0 & 0 \\ 0 & 0 & -\frac{mg}{M} & 0 \\ 0 & 0 & 0 & 1 \\ 0 & 0 & \frac{(M+m)g}{Ml} & 0 \end{bmatrix} \boldsymbol{x} + \begin{bmatrix} 0 \\ \frac{1}{M} \\ 0 \\ - \frac{1}{Ml} \end{bmatrix} u

至此，我们就完成了系统的线性化。当然，这个系统仅当 θ\theta 很小时才能保证近似。

系统分析

能控性矩阵：

Uc=[bAbA2bA3b]=[01M0mgM2l1M0mgM2l00−1Ml0−(M+m)gM2l2−1Ml0−(M+m)gM2l20]\begin{aligned} \boldsymbol{U}_c &= \begin{bmatrix} \boldsymbol{b} & \boldsymbol{Ab} & \boldsymbol{A}^2\boldsymbol{b} & \boldsymbol{A}^3\boldsymbol{b} \end{bmatrix} \\ &= \begin{bmatrix} 0 & \frac{1}{M} & 0 & \frac{mg}{M^2 l} \\ \frac{1}{M} & 0 & \frac{mg}{M^2 l} & 0 \\ 0 & -\frac{1}{Ml} & 0 & -\frac{(M+m)g}{M^2 l^2} \\ -\frac{1}{Ml} & 0 & -\frac{(M+m)g}{M^2 l^2} & 0 \end{bmatrix} \end{aligned}

作初等行变换

Uc∼[1M0mgM2l001M0mgM2l00−gMl20000−gMl2]\boldsymbol{U}_c \sim \begin{bmatrix} \frac{1}{M} & 0 & \frac{mg}{M^2 l} & 0 \\ 0 & \frac{1}{M} & 0 & \frac{mg}{M^2 l} \\ 0 & 0 & -\frac{g}{Ml^2} & 0 \\ 0 & 0 & 0 & -\frac{g}{Ml^2} \end{bmatrix}

故 rank⁡Uc=4\operatorname{rank} \boldsymbol{U}_c = 4，系统是能控的。

线性二次型性能指标的最优控制

问题的提法

在设计最优控制之前，这里先阐述一下线性二次型性能指标最优控制的原理。

设系统的动态方程为：

x˙=A(t)x(t)+B(t)u(t)y=C(t)x(t)\begin{aligned} \dot{\boldsymbol{x}} &= \boldsymbol{A}(t) \boldsymbol{x}(t) + \boldsymbol{B}(t) \boldsymbol{u}(t) \\ \boldsymbol{y} &= \boldsymbol{C}(t) \boldsymbol{x}(t) \end{aligned}

指标泛函的标准形式如下：

J=12xT(T)Sx(T)+12∫t0T[xT(t)Q(t)x(t)+uT(t)R(t)u(t)]dtJ = \frac{1}{2} \boldsymbol{x}^T(T) \boldsymbol{S} \boldsymbol{x}(T) + \frac{1}{2} \int^T_{t_0} [\boldsymbol{x}^T(t) \boldsymbol{Q}(t) \boldsymbol{x}(t) + \boldsymbol{u}^T(t) \boldsymbol{R}(t) \boldsymbol{u}(t)] dt

其中 S 为半正定对称常数阵，Q(t) 为半正定对称时变矩阵，R(t) 为正定对称时变矩阵。我们的任务是求解 u(t) 使得泛函 J 最小。可以看到，泛函指标的第一项是对末端状态的要求，而第二个积分项是对过程的要求。在积分项中又有两项，分别对状态 x 以及输入 u 作要求。可以理解为，泛函同时规定了末端状态不能太偏、系统状态不能太极端、系统输入不能太大。而三个要求各自的重要性，即权重，由矩阵 S、Q、R 决定。

末端自由问题

末端自由问题是最经典的最优控制场景，可以得出最普适的结论。因此我们先对末端自由问题进行讨论。

构造哈密顿函数

H=12xTQx+12uTRu+λTAx+λTBuH = \frac{1}{2} \boldsymbol{x}^T \boldsymbol{Q} \boldsymbol{x} + \frac{1}{2} \boldsymbol{u}^T \boldsymbol{R} \boldsymbol{u} + \boldsymbol{\lambda}^T \boldsymbol{A} \boldsymbol{x} + \boldsymbol{\lambda}^T \boldsymbol{B} \boldsymbol{u}

哈密顿正则方程及其边界条件为：

x˙(t)=∂H∂λ,x(t0)=x0λ˙(t)=−∂H∂x,λ(T)=∂Φ(x(T))∂x(T)=Sx(T)\begin{aligned} \dot{\boldsymbol{x}}(t) &= \frac{\partial H}{\partial \boldsymbol{\lambda}}, \qquad \boldsymbol{x}(t_0) = \boldsymbol{x}_0 \\ \dot{\boldsymbol{\lambda}}(t) &= -\frac{\partial H}{\partial \boldsymbol{x}}, \qquad \boldsymbol{\lambda}(T) = \frac{\partial \Phi(\boldsymbol{x}(T))}{\partial \boldsymbol{x}(T)} = \boldsymbol{S} \boldsymbol{x}(T) \end{aligned}

求解正则方程有：

x˙(t)=∂H∂λ=Ax+Buλ˙(t)=−∂H∂x=−Qx−ATλ\begin{aligned} \dot{\boldsymbol{x}}(t) &= \frac{\partial H}{\partial \boldsymbol{\lambda}} = \boldsymbol{A} \boldsymbol{x} + \boldsymbol{B} \boldsymbol{u} \\ \dot{\boldsymbol{\lambda}}(t) &= -\frac{\partial H}{\partial \boldsymbol{x}} = - \boldsymbol{Q} \boldsymbol{x} - \boldsymbol{A}^T \boldsymbol{\lambda} \end{aligned}

为了让 δH=0\delta H = 0，输入应该满足：

∂H∂u=Ru+BTλ=0\frac{\partial H}{\partial \boldsymbol{u}} = \boldsymbol{R} \boldsymbol{u} + \boldsymbol{B}^T \boldsymbol{\lambda} = \boldsymbol{0}

故最优输入 u∗\boldsymbol{u}^* 满足：

u∗(t)=−R−1BTλ\boldsymbol{u}^*(t) = - \boldsymbol{R}^{-1} \boldsymbol{B}^T \boldsymbol{\lambda}

又 ∂2H∂u2=R>0\frac{\partial^2 H}{\partial \boldsymbol{u}^2} = \boldsymbol{R} > 0，故此时 H 取极小值。

代回到正则方程，则有

x˙(t)=Ax−BR−1BTλ,x(t0)=x0λ˙(t)=−Qx−ATλ,λ(T)=Sx(T)\begin{aligned} \dot{\boldsymbol{x}}(t) &= \boldsymbol{A} \boldsymbol{x} - \boldsymbol{B} \boldsymbol{R}^{-1} \boldsymbol{B}^T \boldsymbol{\lambda}, \qquad \boldsymbol{x}(t_0) = \boldsymbol{x}_0 \\ \dot{\boldsymbol{\lambda}}(t) &= - \boldsymbol{Q} \boldsymbol{x} - \boldsymbol{A}^T \boldsymbol{\lambda}, \qquad \boldsymbol{\lambda}(T) = \boldsymbol{S} \boldsymbol{x}(T) \end{aligned}

为了找出 λ\boldsymbol{\lambda} 与 x\boldsymbol{x} 间的关系，设 λ(t)=P(t)x(t)\boldsymbol{\lambda}(t) = \boldsymbol{P}(t) \boldsymbol{x}(t)，且由 λ\boldsymbol{\lambda} 的边界条件可知 P(T)=S\boldsymbol{P}(T) = \boldsymbol{S}。对该式求导有

λ˙(t)=P˙x+Px˙=P˙x+P(Ax−BR−1BTλ)=P˙x+P(Ax−BR−1BTPx)=(P˙+PA−PBR−1BTP)x\begin{aligned} \dot{\boldsymbol{\lambda}}(t) &= \dot{\boldsymbol{P}}\boldsymbol{x} + \boldsymbol{P} \dot{\boldsymbol{x}} \\ &= \dot{\boldsymbol{P}}\boldsymbol{x} + \boldsymbol{P} (\boldsymbol{A} \boldsymbol{x} - \boldsymbol{B} \boldsymbol{R}^{-1} \boldsymbol{B}^T \boldsymbol{\lambda}) \\ &= \dot{\boldsymbol{P}}\boldsymbol{x} + \boldsymbol{P} (\boldsymbol{A} \boldsymbol{x} - \boldsymbol{B} \boldsymbol{R}^{-1} \boldsymbol{B}^T \boldsymbol{P} \boldsymbol{x}) \\ &= (\dot{\boldsymbol{P}} + \boldsymbol{P}\boldsymbol{A} - \boldsymbol{P} \boldsymbol{B} \boldsymbol{R}^{-1} \boldsymbol{B}^T \boldsymbol{P}) \boldsymbol{x} \end{aligned}

又由正则方程 λ˙(t)=−Qx−ATλ=−Qx−ATPx=(−Q−ATP)x\dot{\boldsymbol{\lambda}}(t) = - \boldsymbol{Q} \boldsymbol{x} - \boldsymbol{A}^T \boldsymbol{\lambda} = - \boldsymbol{Q} \boldsymbol{x} - \boldsymbol{A}^T \boldsymbol{P} \boldsymbol{x} = (- \boldsymbol{Q} - \boldsymbol{A}^T \boldsymbol{P}) \boldsymbol{x}，

(P˙+PA−PBR−1BTP)x=(−Q−ATP)x(\dot{\boldsymbol{P}} + \boldsymbol{P}\boldsymbol{A} - \boldsymbol{P} \boldsymbol{B} \boldsymbol{R}^{-1} \boldsymbol{B}^T \boldsymbol{P}) \boldsymbol{x} = (- \boldsymbol{Q} - \boldsymbol{A}^T \boldsymbol{P}) \boldsymbol{x}

此式对任意 x 均成立，因此

P˙+PA−PBR−1BTP=−Q−ATP\dot{\boldsymbol{P}} + \boldsymbol{P}\boldsymbol{A} - \boldsymbol{P} \boldsymbol{B} \boldsymbol{R}^{-1} \boldsymbol{B}^T \boldsymbol{P} = - \boldsymbol{Q} - \boldsymbol{A}^T \boldsymbol{P}

即

P˙+PA+ATP−PBR−1BTP+Q=0\dot{\boldsymbol{P}} + \boldsymbol{P}\boldsymbol{A} + \boldsymbol{A}^T \boldsymbol{P} - \boldsymbol{P} \boldsymbol{B} \boldsymbol{R}^{-1} \boldsymbol{B}^T \boldsymbol{P} + \boldsymbol{Q} = \boldsymbol{0}

这就是矩阵 Riccati 微分方程，其边界条件为 P(T)=S\boldsymbol{P}(T) = \boldsymbol{S}。

回顾最优输入方程，

u∗(t)=−R−1BTλ=−R−1BTPx\boldsymbol{u}^*(t) = - \boldsymbol{R}^{-1} \boldsymbol{B}^T \boldsymbol{\lambda} = - \boldsymbol{R}^{-1} \boldsymbol{B}^T \boldsymbol{P} \boldsymbol{x}

可以得到状态到最优输入的负反馈增益为

K(t)=R−1BTP\boldsymbol{K}(t) = \boldsymbol{R}^{-1} \boldsymbol{B}^T \boldsymbol{P}

此外，将矩阵 Riccati 方程转置不难得到，P\boldsymbol{P} 也是一个对称矩阵。故方程包含 n(n+1)2\frac{n(n+1)}{2} 个未知数。

固定端问题

在固定端问题中，我们严格限制了控制的终端状态。此时指标泛函的形式为

J=∫t0T[xT(t)Q(t)x(t)+uT(t)R(t)u(t)]dtJ = \int^T_{t_0} [\boldsymbol{x}^T(t) \boldsymbol{Q}(t) \boldsymbol{x}(t) + \boldsymbol{u}^T(t) \boldsymbol{R}(t) \boldsymbol{u}(t)] dt

为了使用前面的结论，我们依然还是从标准形式出发，求解最优控制。

标准指标泛函为

J=12xT(T)Sx(T)+12∫t0T[xT(t)Q(t)x(t)+uT(t)R(t)u(t)]dtJ = \frac{1}{2} \boldsymbol{x}^T(T) \boldsymbol{S} \boldsymbol{x}(T) + \frac{1}{2} \int^T_{t_0} [\boldsymbol{x}^T(t) \boldsymbol{Q}(t) \boldsymbol{x}(t) + \boldsymbol{u}^T(t) \boldsymbol{R}(t) \boldsymbol{u}(t)] dt

在这里不妨设 x(T)=0\boldsymbol{x}(T) = \boldsymbol{0}。为了让终端状态在任何过程状态与输入下严格趋于 0，S 矩阵必须要趋于 ∞\infty。不妨定义 S=σI\boldsymbol{S}=\sigma \boldsymbol{I}，此时令 σ→∞\sigma \rightarrow \infty，则 S→∞\boldsymbol{S} \rightarrow \infty，x(T)→0\boldsymbol{x}(T) \rightarrow \boldsymbol{0}。

由于 P(T)=S→∞\boldsymbol{P}(T) = \boldsymbol{S} \rightarrow \infty 难以计算，我们不妨转化为求解 P 的逆，此时 P−1(T)=S−1→0\boldsymbol{P}^{-1}(T) = \boldsymbol{S}^{-1} \rightarrow \boldsymbol{0}。

观察 Riccati 方程，为了将 P\boldsymbol{P} 转化为 P−1\boldsymbol{P}^{-1}，将方程左右两边同乘 P−1\boldsymbol{P}^{-1}：

P˙+PA+ATP−PBR−1BTP+Q=P−1P˙P−1+AP−1+P−1AT−BR−1BT+P−1QP−1=0\begin{aligned} & \dot{\boldsymbol{P}} + \boldsymbol{P}\boldsymbol{A} + \boldsymbol{A}^T \boldsymbol{P} - \boldsymbol{P} \boldsymbol{B} \boldsymbol{R}^{-1} \boldsymbol{B}^T \boldsymbol{P} + \boldsymbol{Q} \\ =& \boldsymbol{P}^{-1} \dot{\boldsymbol{P}} \boldsymbol{P}^{-1} + \boldsymbol{A} \boldsymbol{P}^{-1} + \boldsymbol{P}^{-1} \boldsymbol{A}^T - \boldsymbol{B} \boldsymbol{R}^{-1} \boldsymbol{B}^T + \boldsymbol{P}^{-1} \boldsymbol{Q} \boldsymbol{P}^{-1} = \boldsymbol{0} \end{aligned}

为了将 P˙\dot{\boldsymbol{P}} 转化为 P˙−1\dot{\boldsymbol{P}}^{-1}，将 PP−1=I\boldsymbol{P} \boldsymbol{P}^{-1} = \boldsymbol{I} 对 t 求导得 P˙P−1+PP˙−1=0\dot{\boldsymbol{P}} \boldsymbol{P}^{-1} + \boldsymbol{P} \dot{\boldsymbol{P}}^{-1} = \boldsymbol{0}，即 P−1P˙P−1=−P˙−1\boldsymbol{P}^{-1} \dot{\boldsymbol{P}} \boldsymbol{P}^{-1} = - \dot{\boldsymbol{P}}^{-1}。因此上式可以转化为

P˙−1−AP−1−P−1AT+BR−1BT−P−1QP−1=0\dot{\boldsymbol{P}}^{-1} - \boldsymbol{A} \boldsymbol{P}^{-1} - \boldsymbol{P}^{-1} \boldsymbol{A}^T + \boldsymbol{B} \boldsymbol{R}^{-1} \boldsymbol{B}^T - \boldsymbol{P}^{-1} \boldsymbol{Q} \boldsymbol{P}^{-1} = \boldsymbol{0}

这就是逆 Riccati 方程，边界条件为 P−1(T)=0\boldsymbol{P}^{-1}(T) = \boldsymbol{0}。解出 P−1\boldsymbol{P}^{-1} 后求逆即可得到 P\boldsymbol{P}。

定常系统

设系统为能控定常系统（A、B、C 为常阵），指标泛函中的 S、Q、R 矩阵也为常阵。在工程中，我们往往希望负反馈增益 K\boldsymbol{K} 也为常阵。为此，应该如何求解最优控制呢？

根据前面的讨论，我们知道

u∗(t)=−R−1BTP(t)x(t)\boldsymbol{u}^*(t) = - \boldsymbol{R}^{-1} \boldsymbol{B}^T \boldsymbol{P}(t) \boldsymbol{x}(t)

为了使负反馈增益 K=R−1BTP(t)\boldsymbol{K} = \boldsymbol{R}^{-1} \boldsymbol{B}^T \boldsymbol{P}(t) 为常阵，我们需要选取一个最具代表性的常阵 Pˉ\bar{\boldsymbol{P}} 代替时变矩阵 P(t)\boldsymbol{P}(t)。当然，Pˉ\bar{\boldsymbol{P}} 也需要满足 Riccati 方程。由于 Pˉ\bar{\boldsymbol{P}} 是常阵，此时 Pˉ\bar{\boldsymbol{P}} 的导数为零。因此 Riccati 微分方程退化为：

PˉA+ATPˉ−PˉBR−1BTPˉ+Q=0\bar{\boldsymbol{P}}\boldsymbol{A} + \boldsymbol{A}^T \bar{\boldsymbol{P}} - \bar{\boldsymbol{P}} \boldsymbol{B} \boldsymbol{R}^{-1} \boldsymbol{B}^T \bar{\boldsymbol{P}} + \boldsymbol{Q} = \boldsymbol{0}

这就是代数 Riccati 方程。这也是 LQR 方法所使用的方程。

实际上，对于渐近稳定系统，当 t→∞t \rightarrow \infty 时，系统趋于稳态，此时 P(t)\boldsymbol{P}(t) 也应当趋于稳态，即为常阵。容易知道，

lim⁡t→∞P(t)=Pˉ\lim_{t \rightarrow \infty} \boldsymbol{P}(t) = \bar{\boldsymbol{P}}

因此 Pˉ\bar{\boldsymbol{P}} 实际上就是 t→∞t \rightarrow \infty 时 P(t)\boldsymbol{P}(t) 的极限。

需要指出的是，当负反馈为定常矩阵，系统将不再能在时间 T 时到达稳定状态，而是只能在无限长时间下趋近于稳定状态。

求解 Riccati 方程

对于上面的系统，系统的稳定状态为：

x(∞)=0v(∞)=0θ(∞)=0ω(∞)=0\begin{aligned} x(\infty) = 0 \\ v(\infty) = 0 \\ \theta(\infty) = 0 \\ \omega(\infty) = 0 \end{aligned}

指标泛函为

J=∫t0+∞[xT(t)Qx(t)+ru2(t)]dtJ = \int^{+\infty}_{t_0} [\boldsymbol{x}^T(t) \boldsymbol{Q} \boldsymbol{x}(t) + r u^2(t)] dt

不妨设

Q=[q1q2q3q4]\boldsymbol{Q} = \begin{bmatrix} q_1 &&& \\ & q_2 && \\ && q_3 & \\ &&& q_4 \end{bmatrix}

接下来我们将在 Python 中求解出负反馈增益 K。不妨先将 Q、r 的各个权重先设为 1.0：

import numpy as np
from scipy.linalg import solve_continuous_are

m = 0.1
M = 1.0
l = 0.5
g = 9.81

Q = np.diag([1.0, 1.0, 1.0, 1.0])
r = np.array([[1.0,]])

A = np.array([
    [0, 1, 0, 0],
    [0, 0, - m * g / M, 0],
    [0, 0, 0, 1],
    [0, 0, (M + m) * g / (M * l), 0]
])

b = np.array([
    [0,],
    [1 / M,],
    [0,],
    [-1 / (M * l)]
])

P = solve_continuous_are(A, b, Q, r)

print("P =\r\n" + str(P))

K = b.T @ P / r

print("K =\r\n" + str(K))

eig_vals = np.linalg.eigvals(A - b @ K)
print("λ(A-BK) =\r\n" + str(eig_vals))
~~~
得到：
~~~
P =
[[  2.23141596   1.98960859   6.68877359   1.4948043 ]
 [  1.98960859   3.7578122   13.43063185   2.99461408]
 [  6.68877359  13.43063185 101.17472214  21.86984607]
 [  1.4948043    2.99461408  21.86984607   4.84169383]]

K =
[[ -1.          -2.23141596 -30.3090603   -6.68877359]]

λ(A-BK) =
[-5.75824641+0.j         -3.76659358+0.j         -0.81064561+0.49745432j
 -0.81064561-0.49745432j]

至此我们就得到了负反馈增益

K=[−1−2.23141596−30.3090603−6.68877359]\boldsymbol{K} = \begin{bmatrix} -1 & -2.23141596 & -30.3090603 & -6.68877359 \end{bmatrix}

由 λ(A−BK)\lambda(A-BK) 可见，闭环系统的极点实部均为负，系统是稳定的。

MuJoCo 仿真程序实现

接下来进行 MuJoCo 仿真：

#include <mujoco/mujoco.h>
#include <iostream>
#include <GLFW/glfw3.h>
#include <eigen3/Eigen/Dense>

using namespace Eigen;

char error[1024];
mjModel* m;
mjData* d;

int main() {
    // load model
    m = mj_loadXML("cart-pole.xml", nullptr, error, 1024);
    if (!m) {
        std::cout << "error: " << error << std::endl;
        return 1;
    }
    // make data
    d = mj_makeData(m);

    // struct
    mjvCamera cam;
    mjvPerturb pert;
    mjvOption opt;
    mjvScene scn;
    mjrContext con;

    // init glfw
    if (!glfwInit()) {
        return 1;
    }
    GLFWwindow* window = glfwCreateWindow(1200, 900, "LQR", nullptr, nullptr);
    if (!window) {
        return 1;
    }
    glfwMakeContextCurrent(window);
    glfwSwapInterval(1);

    // init struct, create scene and content
    mjv_defaultCamera(&cam);
    mjv_defaultPerturb(&pert);
    mjv_defaultOption(&opt);
    mjv_defaultScene(&scn);
    mjr_defaultContext(&con);

    cam.lookat[2] = 0.4;
    cam.distance = 3;
    cam.elevation = -5;

    mjv_makeScene(m, &scn, 1000);
    mjr_makeContext(m, &con, mjFONTSCALE_100);

    d->qpos[1] = M_PI / 12;
    mj_forward(m, d);

    auto K = Vector4d(-1.0, -2.23141596, -30.3090603, -6.68877359);

    while (!glfwWindowShouldClose(window)) {
        mjtNum simstart = d->time;

        while (d->time - simstart < 1.0/60.0) {
            // read state
            auto x = Vector4d(d->qpos[0], d->qvel[0], d->qpos[1], d->qvel[1]);
            // control
            auto u = - x.dot(K);
            d->ctrl[0] = u;
            // step
            mj_step(m, d);
        }

        // get viewport & framebuffer
        mjrRect viewport = {0, 0, 0, 0};
        glfwGetFramebufferSize(window, &viewport.width, &viewport.height);

        // update
        mjv_updateScene(m, d, &opt, nullptr, &cam, mjCAT_ALL, &scn);
        mjr_render(viewport, &scn, &con);

        // v-sync
        glfwSwapBuffers(window);

        glfwPollEvents();
    }

    // free glfw
    glfwTerminate();
    mjv_freeScene(&scn);
    mjr_freeContext(&con);

    // free
    mj_deleteData(d);
    mj_deleteModel(m);

    return 0;
}

运行程序，可以发现小车成功准确并迅捷地把倒立摆摆正并回到了起点。
